Pompa bocznokanałowa
Pompy próżniowe z kanałem bocznym (zwane też dmuchawami bocznokanałowymi) to rodzaj pomp wyporowych, które są szeroko stosowane w przemyśle. Ich działanie opiera się na zasadzie pompy odśrodkowej, gdzie wirnik umieszczony wewnątrz obudowy, wyposażonej w specjalny kanał boczny, spręża gaz. Dzięki takiej konstrukcji pompy te osiągają wysoki stopień sprężania w stosunku do swoich rozmiarów, są bezobsługowe, a ich eksploatacja jest relatywnie cicha.
Gama pomp bocznokanałowych
Nasza pełna gama pomp bocznokanałowych spełnia wszystkie potrzeby przemysłowe – od 10 do 1535 m³/h, z zakresem pracy od 0,5 do 500 mbar (abs.).
Seria G-BH1
Wydajność 50-2450 m³/h
Seria G-BH2
Wydajność 300–900 m³/h
Seria G-BH7
Wydajność powyżej 250-750 m³/h

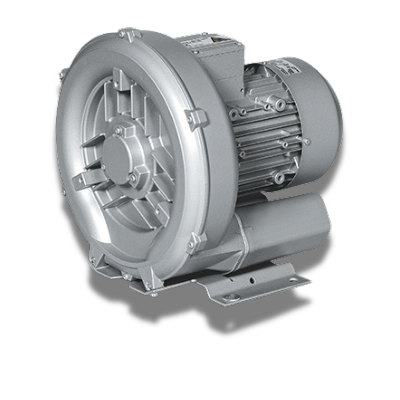

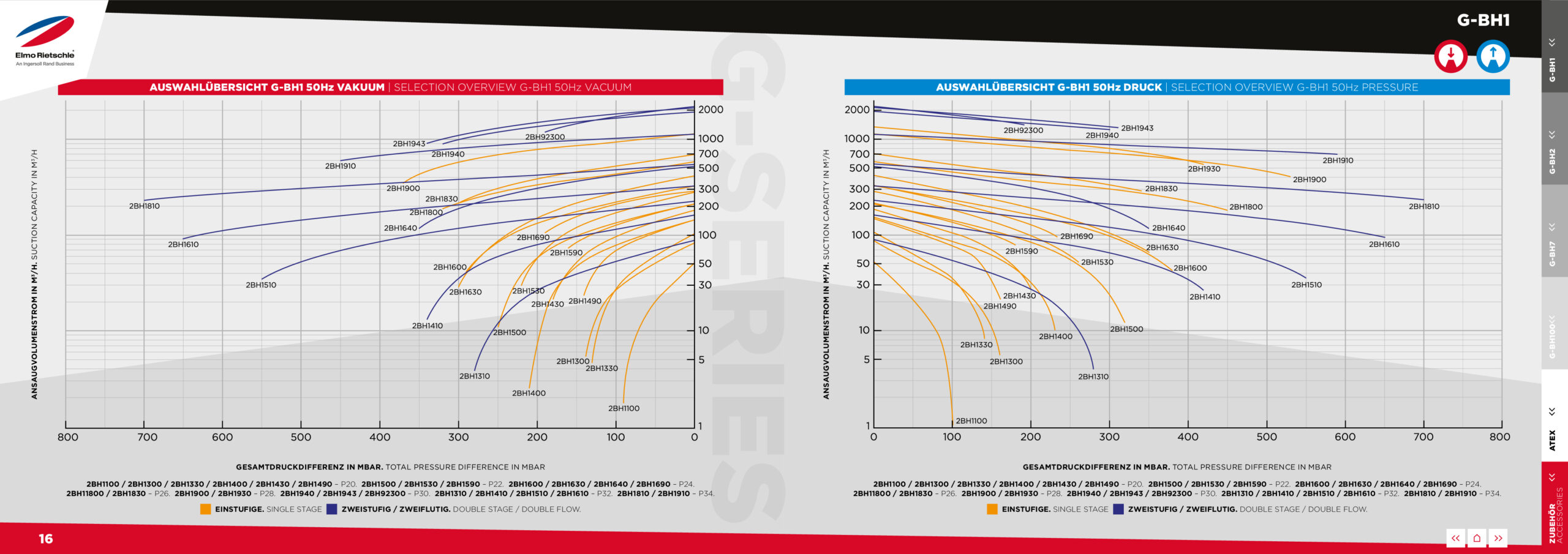

Seria G-BH1
Wydajność 50–2450 m³/h
Pompa bocznokanałowa, nazywana też dmuchawą bocznokanałową, działa na zasadzie przepływu regeneracyjnego, wykorzystując siłę odśrodkową obracającego się wirnika, aby wielokrotnie przyspieszać i sprężać medium gazowe, co prowadzi do znacznego wzrostu ciśnienia.
Przetwornice częstotliwości służą do sterowania
wydajnością i prędkością maszyny, co jest korzystne w zastosowaniach ze zmiennym obciążeniem roboczym. Maszyny pracujące z
napędem o zmiennej prędkości obrotowej poprawiają ssanie
i wysokie różnice ciśnień.
Nasze dmuchawy regeneracyjne są dostępne w szerokim
wyborze. Dzięki elastyczności i mocy, dmuchawy te
spełniają wymagania różnorodnych wymagających zastosowań.
• Przepływ objętościowy od 50 do 2450 m³/h
• Przepływ objętościowy od 29,4 do 1441,2 cfm
• Różnica ciśnień do 780 mba
2BH1100 / 2BH1300 / 2BH1330 / 2BH1400 / 2BH1430 / 2BH1490 / 2BH1500 / 2BH1530 / 2BH1590 / 2BH1600 / 2BH1630 / 2BH1640 / 2BH1690
2BH11800 / 2BH1830 / 2BH1900 / 2BH1930 / 2BH1940 / 2BH1943 / 2BH92300 / 2BH1310 / 2BH1410 / 2BH1510 / 2BH1610 / 2BH1810 / 2BH1910

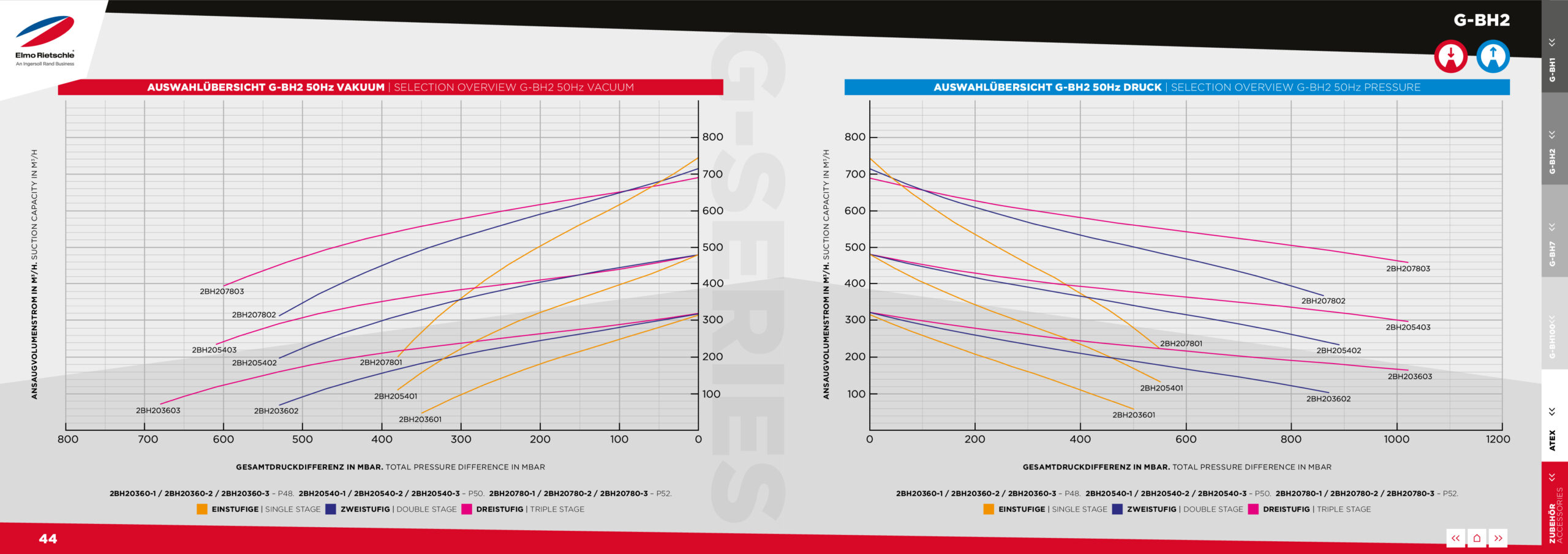

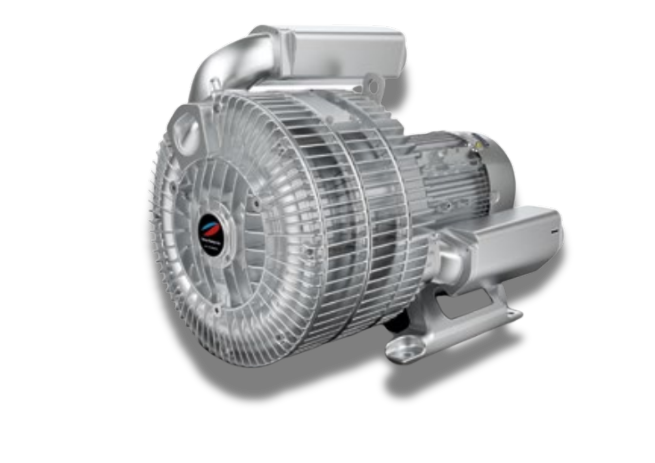

Seria G-BH2
Wydajność 300–900 m³/h
Dwu- lub trójstopniowa dmuchawa bocznokanałowa
opiera się na zasadach konstrukcji jednostopniowej,
aby osiągnąć wyższy stosunek ciśnień i
lepszą wydajność. Składa się z dwóch lub trzech
kolejnych stopni sprężania w
kompaktowej obudowie. Pierwszy stopień, podobnie jak w
dmuchawie jednostopniowej, zasysa powietrze lub gaz i
spręża je w kanałach bocznych. Jednakże
sprężone powietrze lub gaz jest następnie przepuszczane przez
drugi lub trzeci stopień, gdzie podlega
dalszemu sprężaniu. Dwu- lub trójstopniowe
maszyny serii G są znane z zapewniania lepszej
efektywności energetycznej w porównaniu z pracą dmuchaw jednostopniowych w zastosowaniach, w których wyższe ciśnienia
są kluczowe dla optymalnej wydajności systemu, np.
transport pneumatyczny.
Przepływ objętościowy do 850 m3/h i różnica ciśnień do 1100 mbar.
2BH20360-1 / 2BH20360-2 / 2BH20360-3 / 2BH20540-1 / 2BH20540-2 / 2BH20540-3 / 2BH20780-1 / 2BH20780-2 / 2BH20780-3

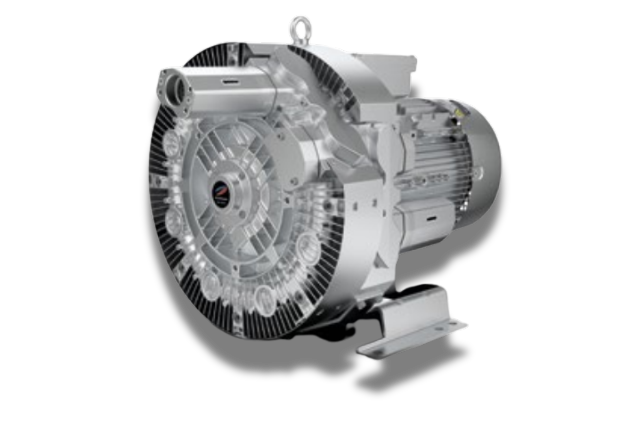

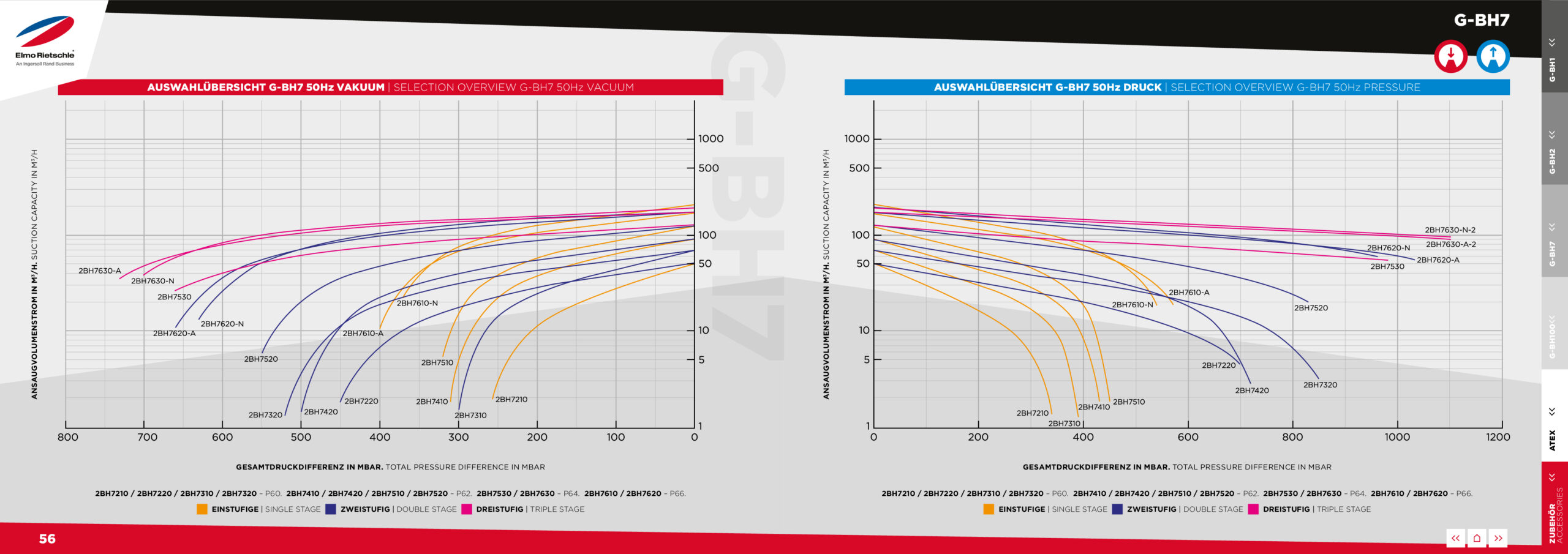

Seria G-BH7
Wydajność powyżej 250-750 m³/h
Niezrównane w przypadku wysokich różnic ciśnień,
do 1000 mbar w tym rozmiarze.
Do tej pory systemy stosowane do osiągania tych zakresów różnic ciśnień
były znacznie głośniejsze, większe lub
podatne na zużycie. Teraz zalety pracy bez zużycia
w połączeniu z niskim poziomem hałasu mogą być
wykorzystane również w najbardziej wymagających zastosowaniach.
Pompy próżniowe i sprężarki G-BH7 mogą
pracować do 20 000 godzin bez przestojów
konserwacyjnych. Te specjalistyczne maszyny udowodniły
swoją niezawodność w najtrudniejszych warunkach.
Ich poziom hałasu był już imponująco niski, ale
nasi inżynierowie i projektanci byli w stanie
je jeszcze cichsze.
2BH7210 / 2BH7220 / 2BH7310 / 2BH7320 /2BH7410 / 2BH7420 / 2BH7510 / 2BH7520 / 2BH7530 / 2BH7630 / 2BH7610 / 2BH7620
Zastosowania przemysłowe pomp bocznokanałowych – Seria G
Dostosowane do szerokiej gamy sektorów i zastosowań przemysłowych, aby zapewnić ciągłą wydajność.
Branża obróbki drewna
Systemy odciągu pyłu
Systemy utrzymania próżni
Przemysł spożywczy
Maszyny do butelkowania i napełniania
Maszyny do pakowania próżniowego
Maszyny do cięcia
Zastosowania przemysłowe
Systemy utrzymania próżni
Systemy suszenia
Piece przemysłowe
Branża pakowania
Centralne systemy próżniowe
Maszyny pakujące
Transport pneumatyczny
Transport materiałów
Systemy transportu i manipulacji
Inżynieria środowiska
Systemy odciągu pyłów
Wentylacja
Suszenie
- dostawa w ciągu 24/48 godzin
- duże zapasy
- najlepsze wynegocjowane ceny
- zespół, który będzie Ci towarzyszył
Adres e-mail
sprzedaz@cenov-dystrybucja.pl
Siedziba firmy
ul. Żmujdzka 3, 31-426 Kraków
Zasoby techniczne
Poznaj działanie i konserwację naszych pomp próżniowych.
Konserwacja
Kompletny przewodnik dotyczący konserwacji zapobiegawczej w celu optymalizacji trwałości Twojego sprzętu.
Działanie
Zrozumienie zasady działania rotacyjnych pomp bocznokanałowych.

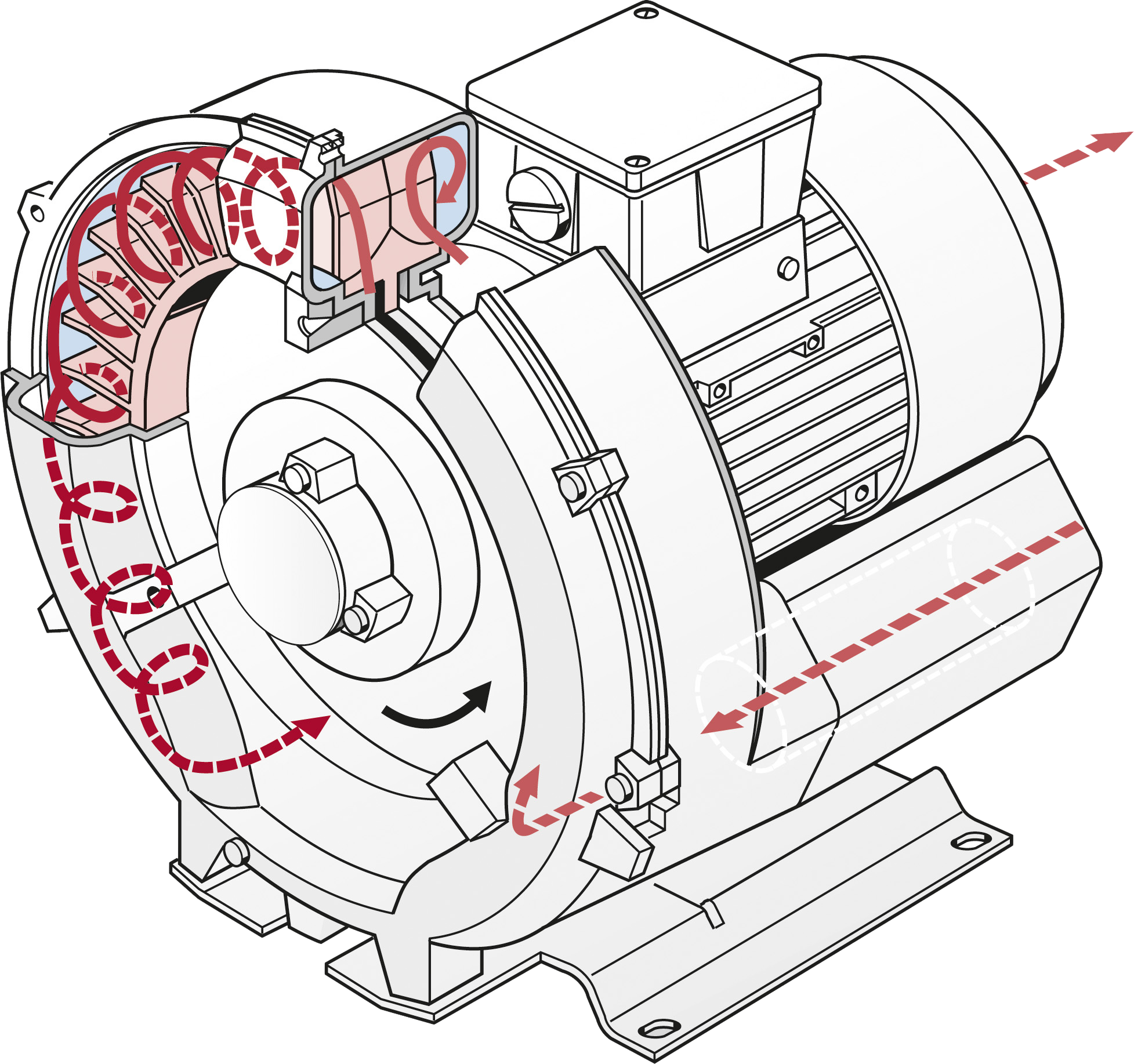

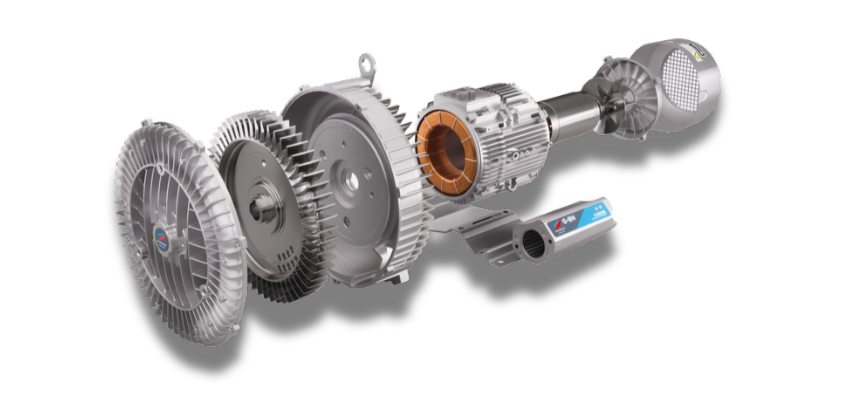

Zasada działania pomp bocznokanałowych
Jak działa pompa bocznokanałowa ?
Podstawowa zasada
Pompa bocznokanałowa, nazywana też dmuchawą bocznokanałową, działa na zasadzie przepływu regeneracyjnego, wykorzystując siłę odśrodkową obracającego się wirnika, aby wielokrotnie przyspieszać i sprężać medium gazowe, co prowadzi do znacznego wzrostu ciśnienia.
Działanie
Powietrze lub inny gaz wchodzi do pompy przez wlot. Obracający się z dużą prędkością wirnik nadaje gazowi energię kinetyczną. Przepływ regeneracyjny: Pod wpływem siły odśrodkowej gaz jest wyrzucany w kierunku kanału bocznego, który biegnie wzdłuż obudowy. W kanale tym jest on sprężany i kierowany z powrotem na łopatki wirnika, gdzie ponownie jest przyspieszany. Ten cykl wielokrotnego sprężania i przyspieszania powtarza się przy każdym obrocie wirnika, co kumuluje energię i zwiększa ciśnienie. W końcowej części kanału bocznego, gdzie jego przekrój zwęża się, sprężony gaz jest oddzielany od wirnika i opuszcza pompę przez wylot.
