Pompy kłowe
Nasza technologia suchego pazura generuje bezdotykową próżnię lub sprężone powietrze w sposób wydajny i ekonomiczny dzięki zasadzie sprężania wewnętrznego. Prowadzi to do znacznych oszczędności energii, mniejszego zużycia energii i ogólnie niższych kosztów posiadania w porównaniu z tradycyjną konstrukcją obrotową bez wewnętrznej kompresji.
![Pompy Kłowe [Seria C ]](https://cenov-dystrybucja.pl/wp-content/uploads/2025/08/gd_ir-tech-icons-rotary_claw-black.png_channelToken3ee63f9b1b01400597d7ed7653555f71.png "gd_ir-tech-icons-rotary_claw-black.png_channelToken=3ee63f9b1b01400597d7ed7653555f71"){kind=icon}
Gama pomp kłowych próżniowych i sprężarek
Nasza pełna gama pomp suchych kłowych i spężarek – od 62 do m³/h, z zakresem pracy od 0,5 do 500 mbar (abs.).
Seria C-VLR
Wydajność od 62 do 600 m³/h
Seria C-DLR
Wydajność 50-500 m³/h
Seria C-KLR
Wydajność 80-140 m³/h
Seria C-VLR Kłowe pompy próżniowe
Wydajność 60–600 m³/h

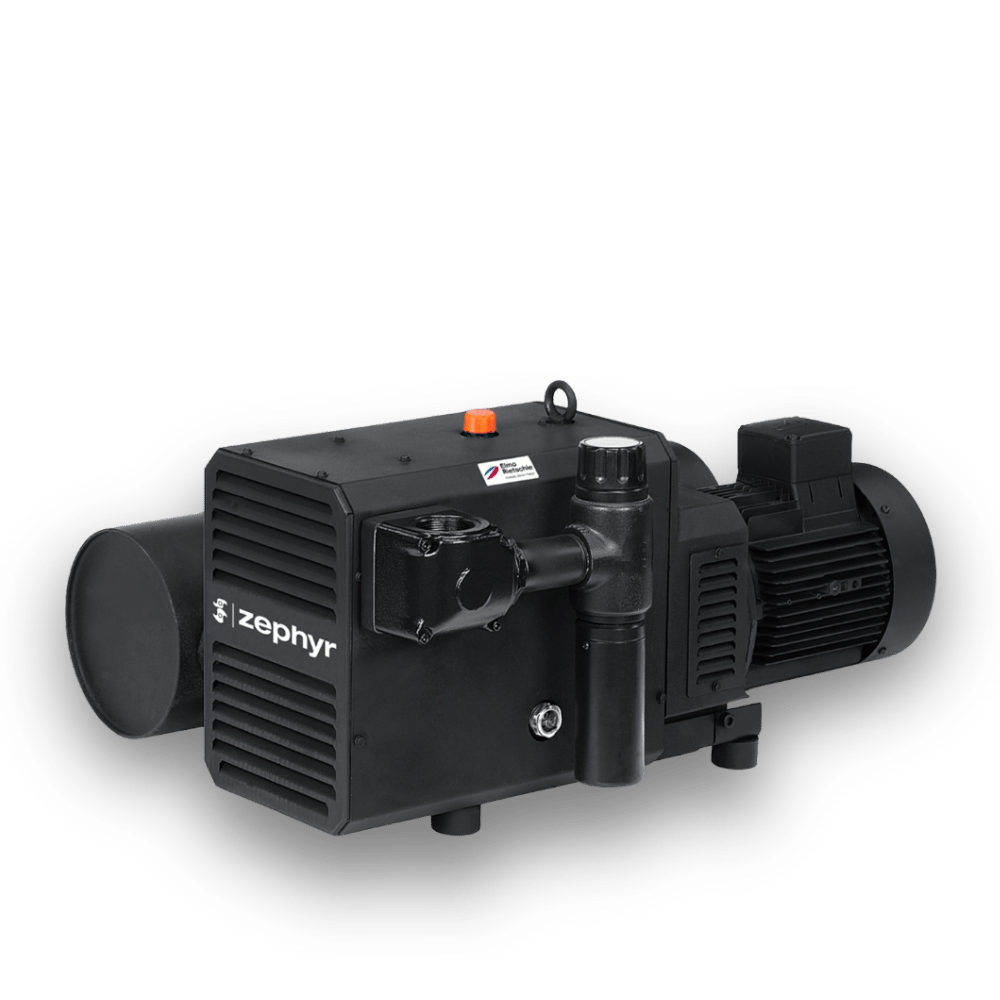

C-VLR 60
Wydajność : 60 m³/h
Ciśnienie końcowe próżni : 100 mbar (abs.)

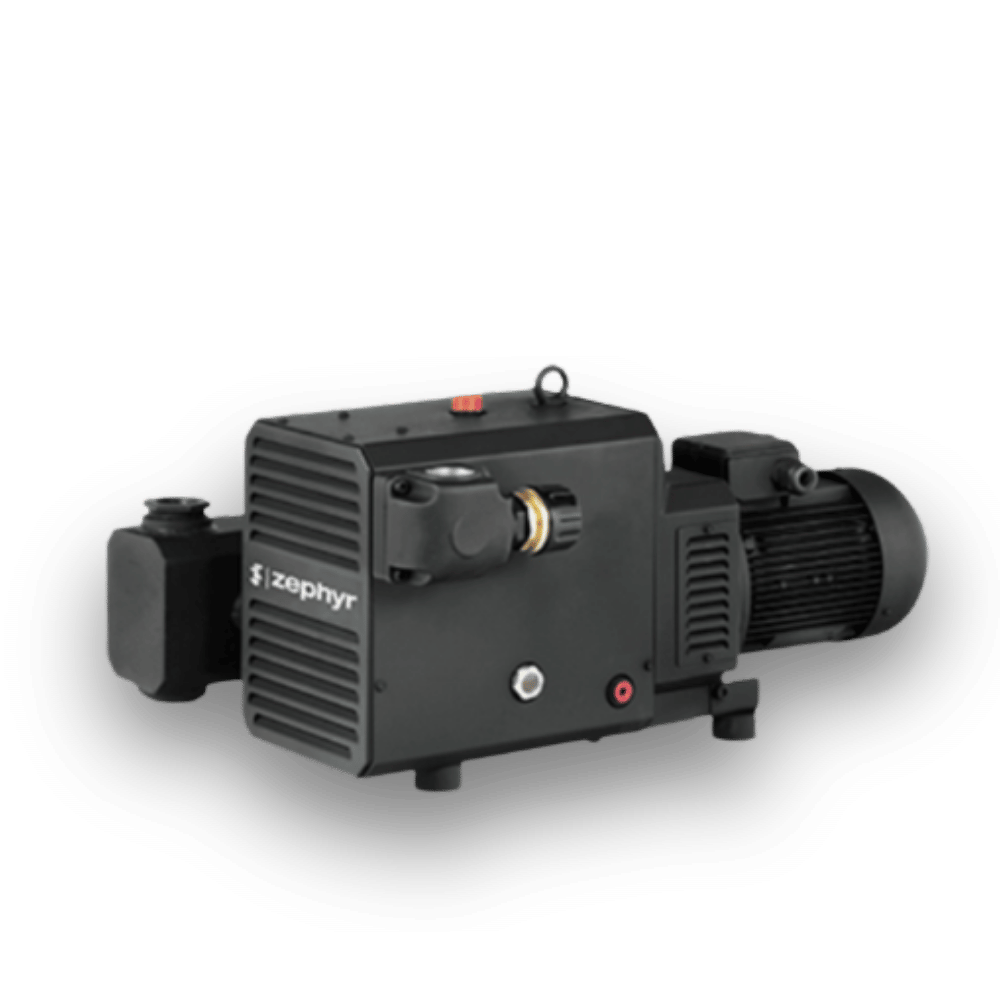

C-VLR 100/150
Wydajność : 100 do 150 m³/h
Ciśnienie końcowe próżni : 100 lub 150 mbar (abs.)

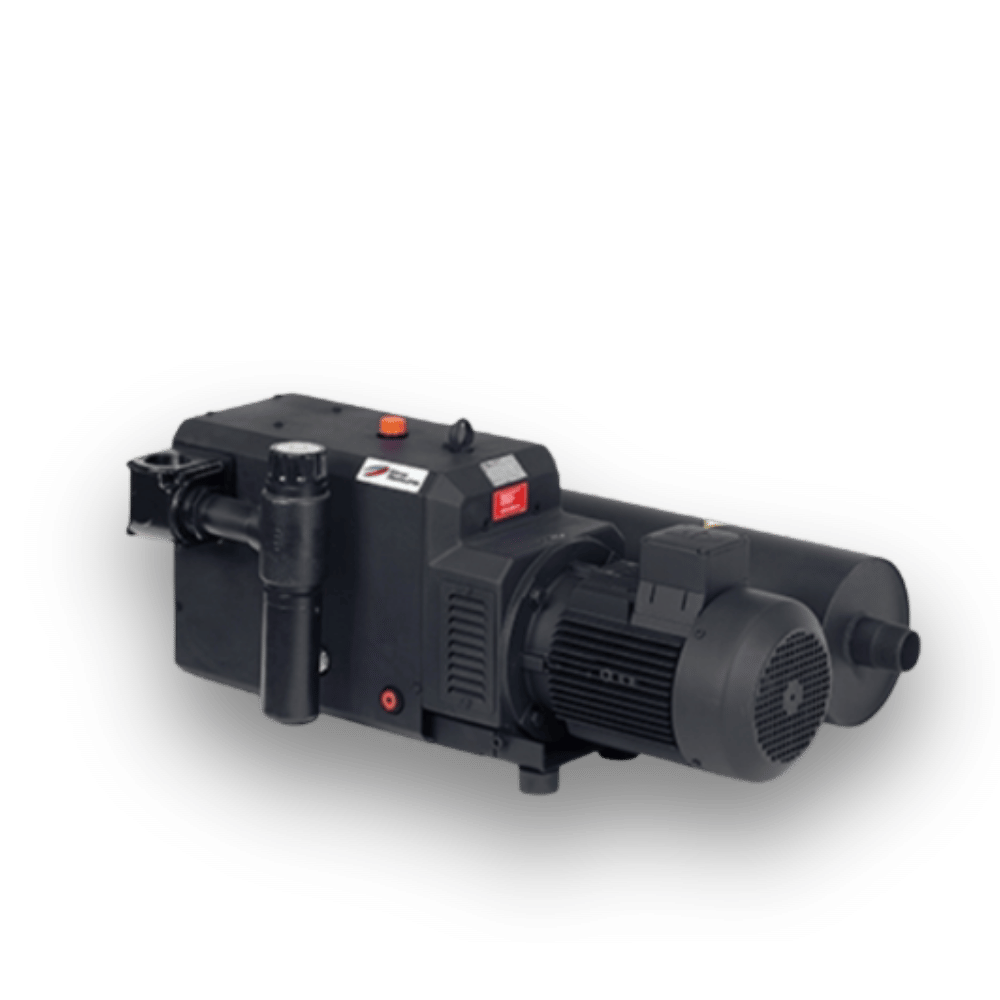

C-VLR 251
Wydajność : do 260 m³/h
Ciśnienie końcowe próżni : 200 mbar (abs.)

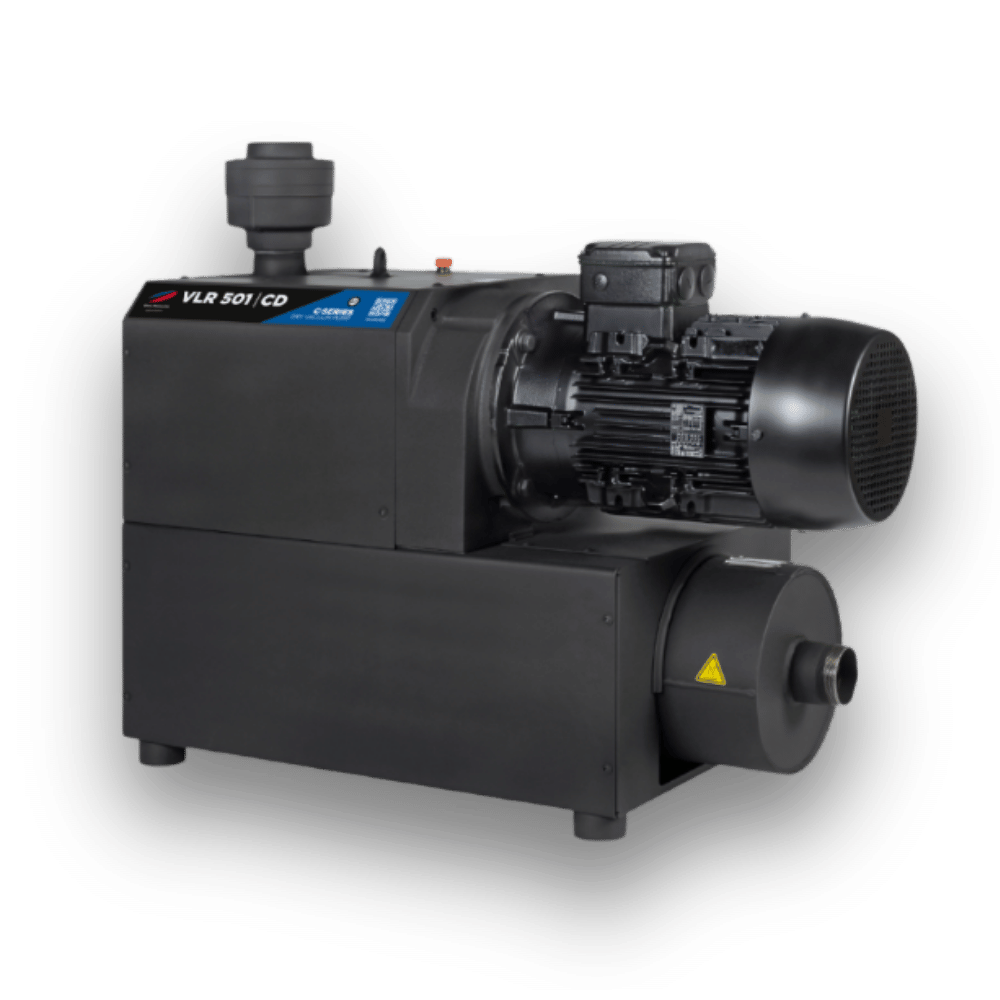

C-VLR 301, 401, 501
Wydajność : 290 do 600 m³/h
Ciśnienie końcowe próżni : 150 do 200 mbar (abs.)
Seria C-DLR Sprężarki kłowe
Wydajność 56–500 m³/h

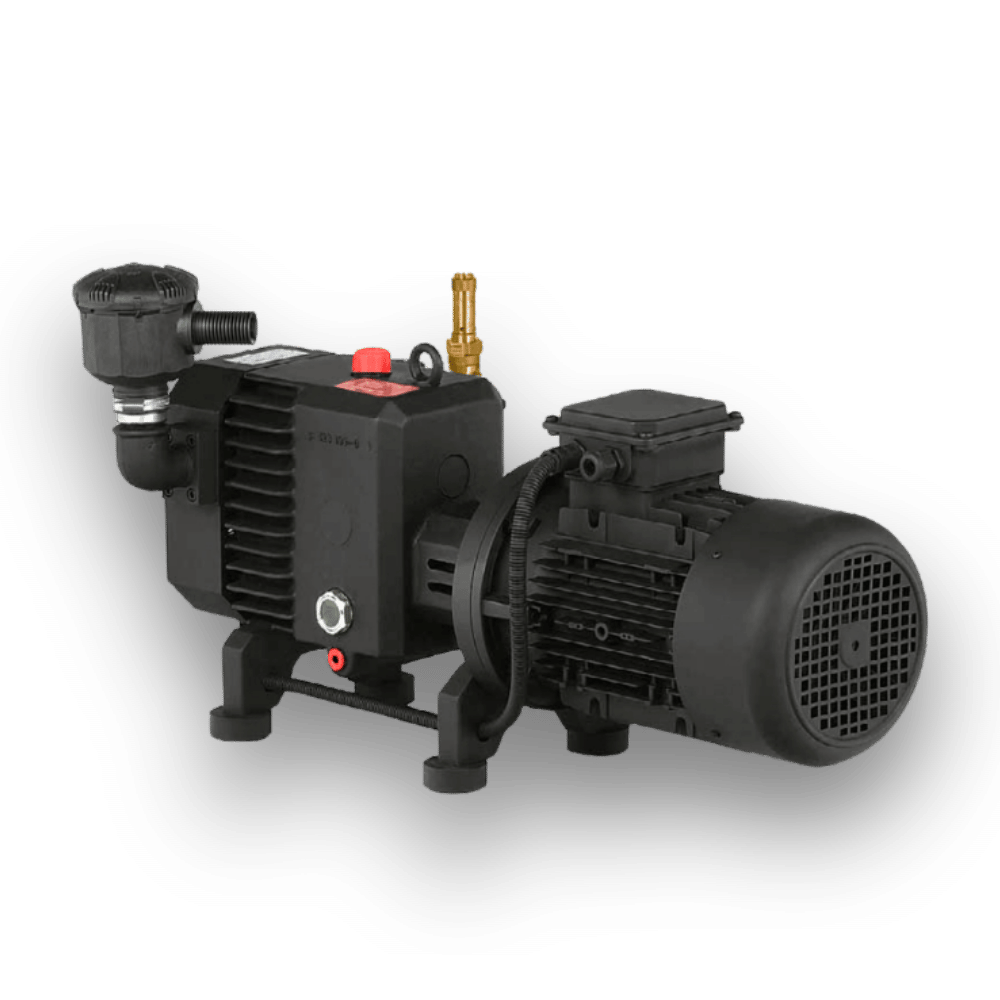

C-DLR 60
Wydajność : 56-68 m³/h
Ciśnienie końcowe próżni : 2,0 mbar (abs.)

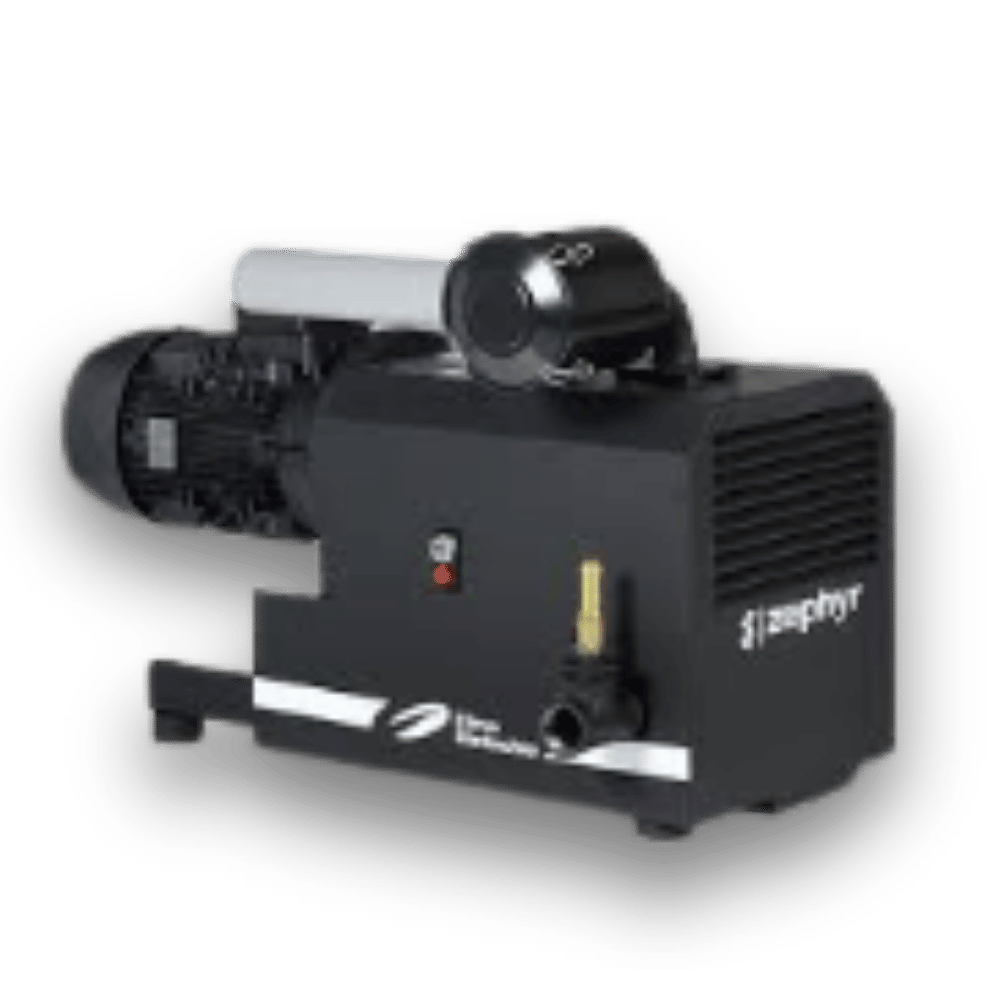

C-DLR 301
Wydajność : 270 m³/h
Ciśnienie końcowe próżni : 2,0 mbar (abs.)

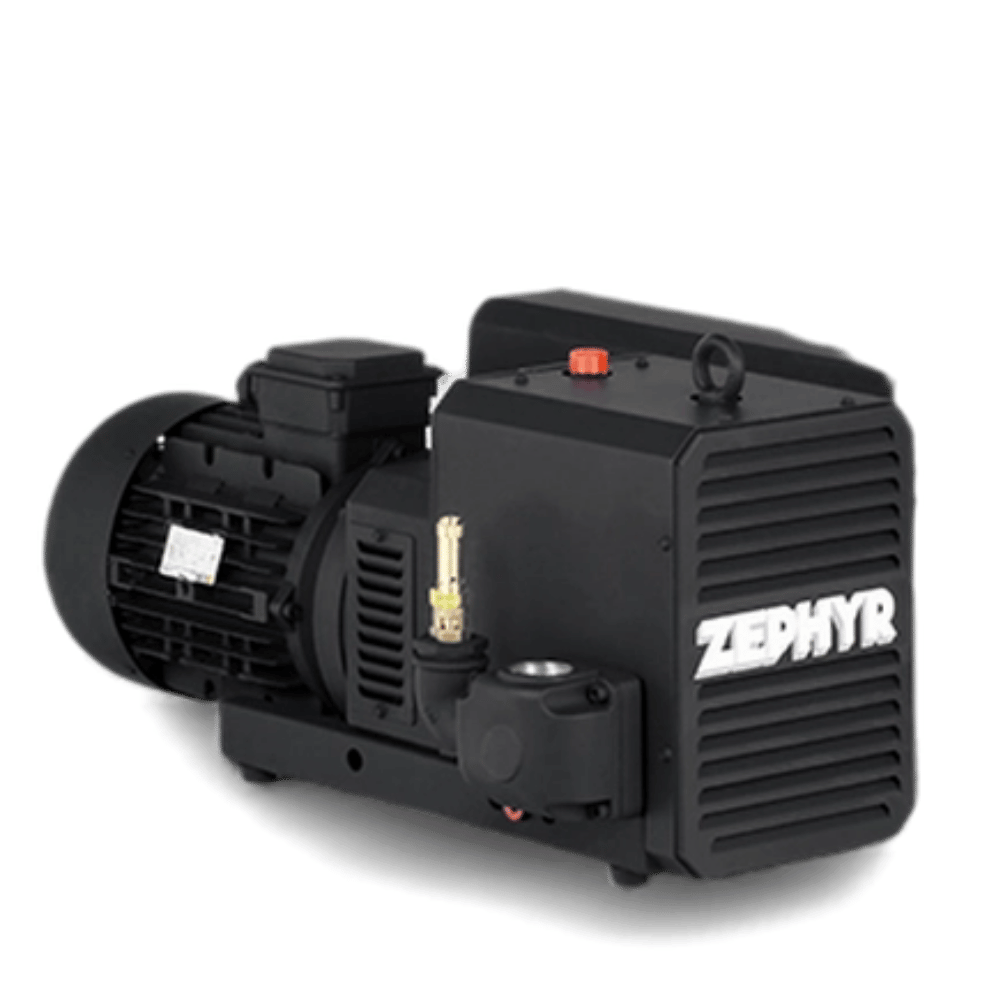

C-DLR 100-150
Wydajność : 100-170 m³/h
Ciśnienie końcowe próżni : 1,9 mbar (abs.)

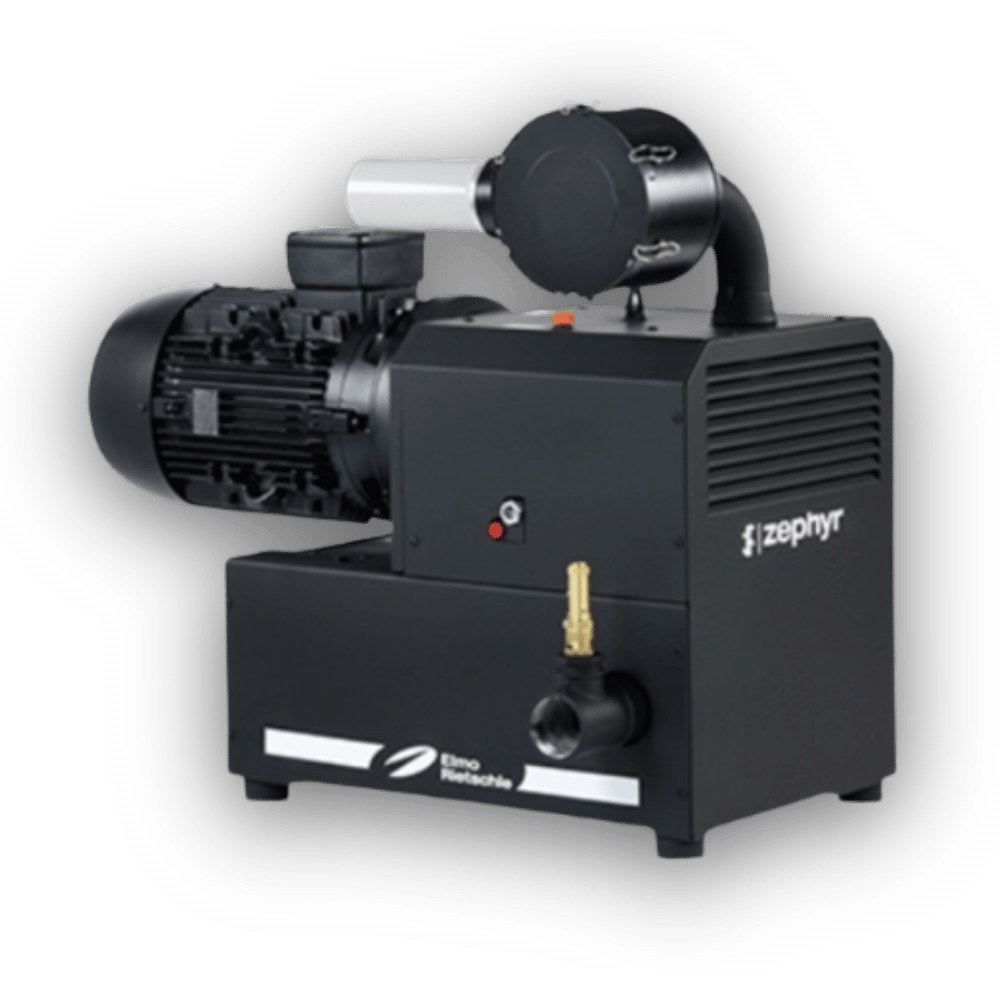

C-DLR 401/501
Wydajność : 400-500 m³/h. Ciśnienie końcowe próżni : 2,2 mbar (abs.)
Seria C-KLR Kłowe ciśnieniowe pompy próżniowe
Volume 80-140 m³/h

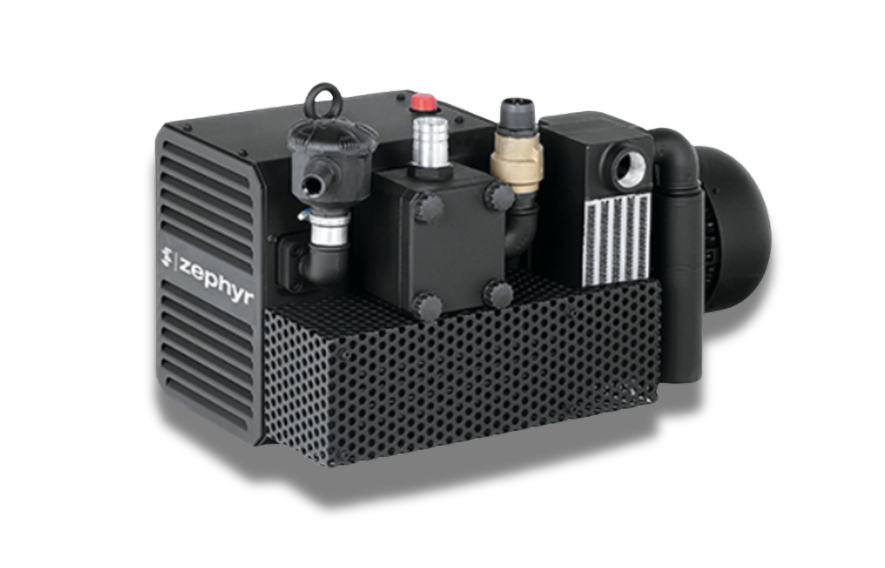

C-KLR 80-140
Wydajność : 80-140 m³/h
Ciśnienie końcowe próżni : 1,0 mbar (abs.)
Zapewnia elastyczność zastosowań, ponieważ funkcje podciśnienia i ciśnienia działają niezależnie od siebie.
Zastosowania przemysłowe pomp łopatkowych – Seria V
Dostosowane do szerokiej gamy sektorów i zastosowań przemysłowych, aby zapewnić ciągłą wydajność.
Branża obróbki drewna
Systemy odciągu pyłu
Systemy utrzymania próżni
Przemysł spożywczy
Maszyny do butelkowania i napełniania
Maszyny do pakowania próżniowego
Maszyny do cięcia
Zastosowania przemysłowe
Systemy utrzymania próżni
Systemy suszenia
Piece przemysłowe
Branża pakowania
Centralne systemy próżniowe
Maszyny pakujące
Transport pneumatyczny
Transport materiałów
Systemy transportu i manipulacji
Inżynieria środowiska
Systemy odciągu pyłów
Wentylacja
Suszenie
- dostawa w ciągu 24/48 godzin
- duże zapasy
- najlepsze wynegocjowane ceny
- zespół, który będzie Ci towarzyszył
Adres e-mail
sprzedaz@cenov-dystrybucja.pl
Siedziba firmy
ul. Żmujdzka 3, 31-426 Kraków
Zasoby techniczne
Poznaj działanie i konserwację naszych pomp próżniowych.
Konserwacja
Kompletny przewodnik dotyczący konserwacji zapobiegawczej w celu optymalizacji trwałości Twojego sprzętu.
Działanie
Zrozumienie zasady działania rotacyjnych pomp próżniowych z łopatkami.
Zasada działania pompy kłowej próżniowej.
Jak działa pompa kłowa próżniowa ?
Podstawowa zasada
Pazury serii C charakteryzują się zoptymalizowanym, precyzyjnym kształtem – pazury toczą się bez kontaktu, zsynchronizowane przez precyzyjny zestaw kół zębatych. Kompresja jest bezdotykowa i bezolejowa. Specjalne uszczelnienia oddzielają komorę sprężania od przekładni.
Wirniki kłowe kontrolują transport sprężonego gazu poprzez otwieranie i zamykanie kanałów wlotowych i wylotowych. Nie jest więc potrzebny płyn uszczelniający w komorze sprężania.
Kolejną wyjątkową cechą tej technologii jest konstrukcja wirnika typu overhung we wszystkich rozmiarach aż do modelu 300. Posiadamy patent na nowo zaprojektowane potrójne wirniki krzywkowe ze średnim sprężaniem powietrza; po raz pierwszy podciśnienie i ciśnienie są wytwarzane jednocześnie na jednym etapie..
Działanie

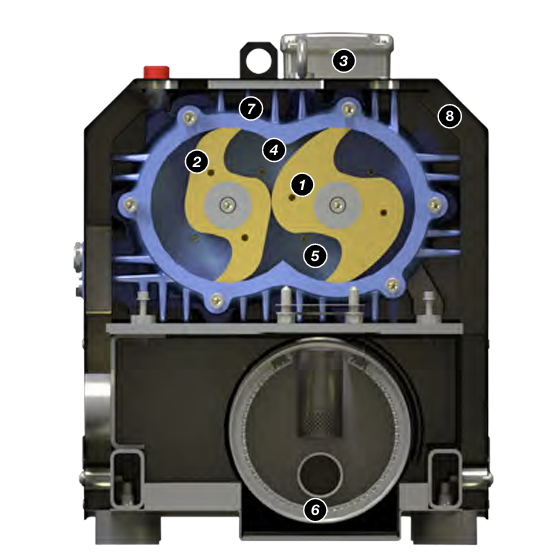

Pompa kłowa składa się z dwóch wirników (1 i 2). Obracają się one w przeciwnych kierunkach w obudowie sprężarki (7) bezkontaktowo, zachowując bardzo małe luzy. Są one synchronizowane za pomocą precyzyjnej przekładni. Gdy wirnik przesuwa się nad przyłączem ssącym (3) i osiowym wlotem kanału ssącego (4), gaz jest zasysany do komory sprężania. Podczas obrotu wirników gaz przemieszcza się ze strony ssącej na stronę ciśnieniową. Następnie jest sprężany poprzez redukcję objętości między wirnikami, aż dolny wirnik odsłoni kanał tłoczny (5). To „sprężanie wewnętrzne” prowadzi do wysokich ciśnień różnicowych przy sprawności przekraczającej 60%. Następnie wstępnie sprężony gaz jest odprowadzany przez przyłącze ciśnieniowe (6). Aby odprowadzić ciepło wytwarzane w procesie sprężania, powietrze chłodzące jest zasysane pomiędzy obudowę sprężarki (7) a pokrywę tłumiącą (8) przed opuszczeniem pompy..
