Seria V – Pompy łopatkowe | Elmo Rietschle
Pompa łopatkowa smarowana olejem i pompa łopatkowa sucha
Pompy próżniowe łopatkowe znajdują zastosowanie w szerokim zakresie procesów przemysłowych. Charakteryzują się długą żywotnością, niskim poziomem hałasu, łatwą obsługą serwisową oraz doskonałą efektywnością energetyczną, dzięki czemu są idealnie dopasowane do wielu zastosowań przemysłowych.
Gama pomp łopatkowych smarowanych olejem
Nasza pełna gama pomp próżniowych łopatkowych spełnia wszystkie potrzeby przemysłowe – od 10 do 1535 m³/h, z zakresem pracy od 0,5 do 500 mbar (abs.).
Seria kompaktowa
Wydajność 10–30 m³/h
Seria wysokowydajna
Wydajność 40–360 m³/h
Seria przemysłowa
Wydajność 400-1535 m³/h
Seria kompaktowa
Wydajność 10–30 m³/h

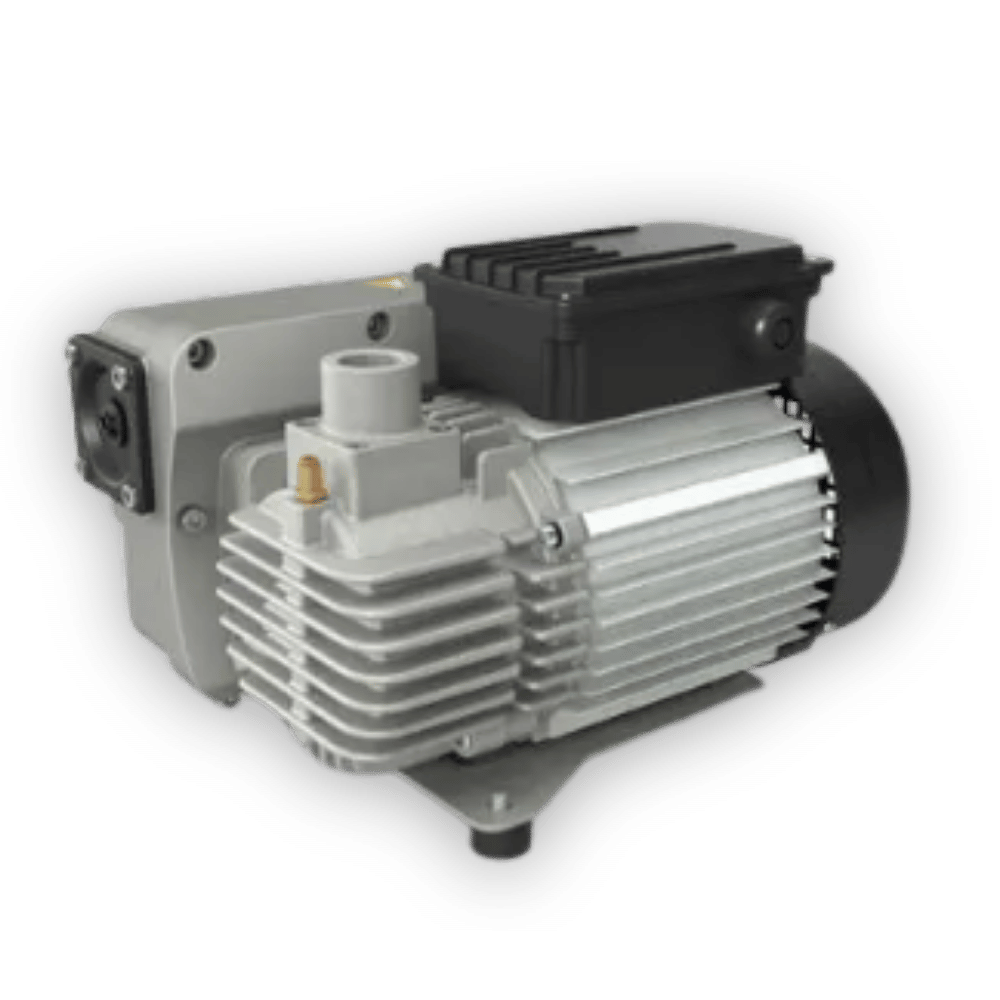

VGD 10/15
Wydajność : 10-24 m³/h
Ciśnienie końcowe próżni : 2 mbar (abs.)
Jednofazowe i trójfazowe

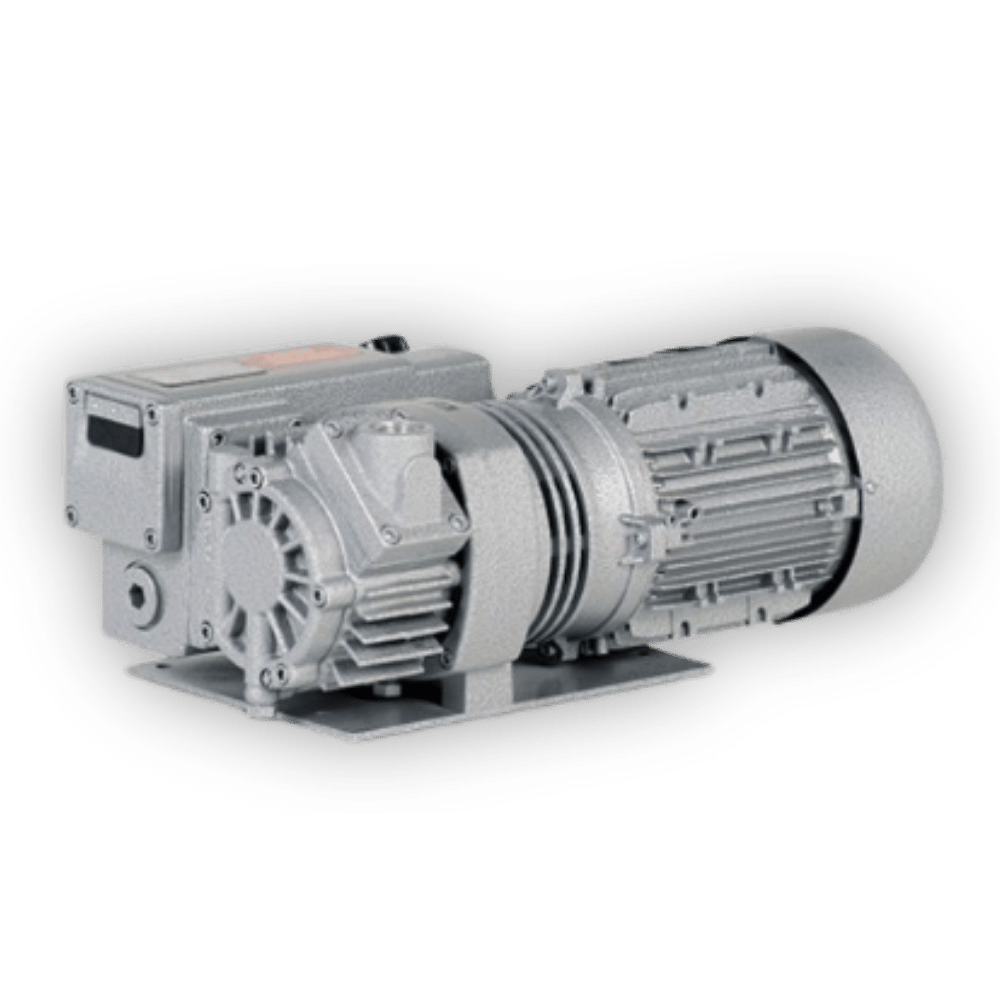

VCB 20/25
Wydajność : 20-26,5 m³/h
Ciśnienie końcowe próżni : 2 mbar (abs.)
Maszyny pakujące

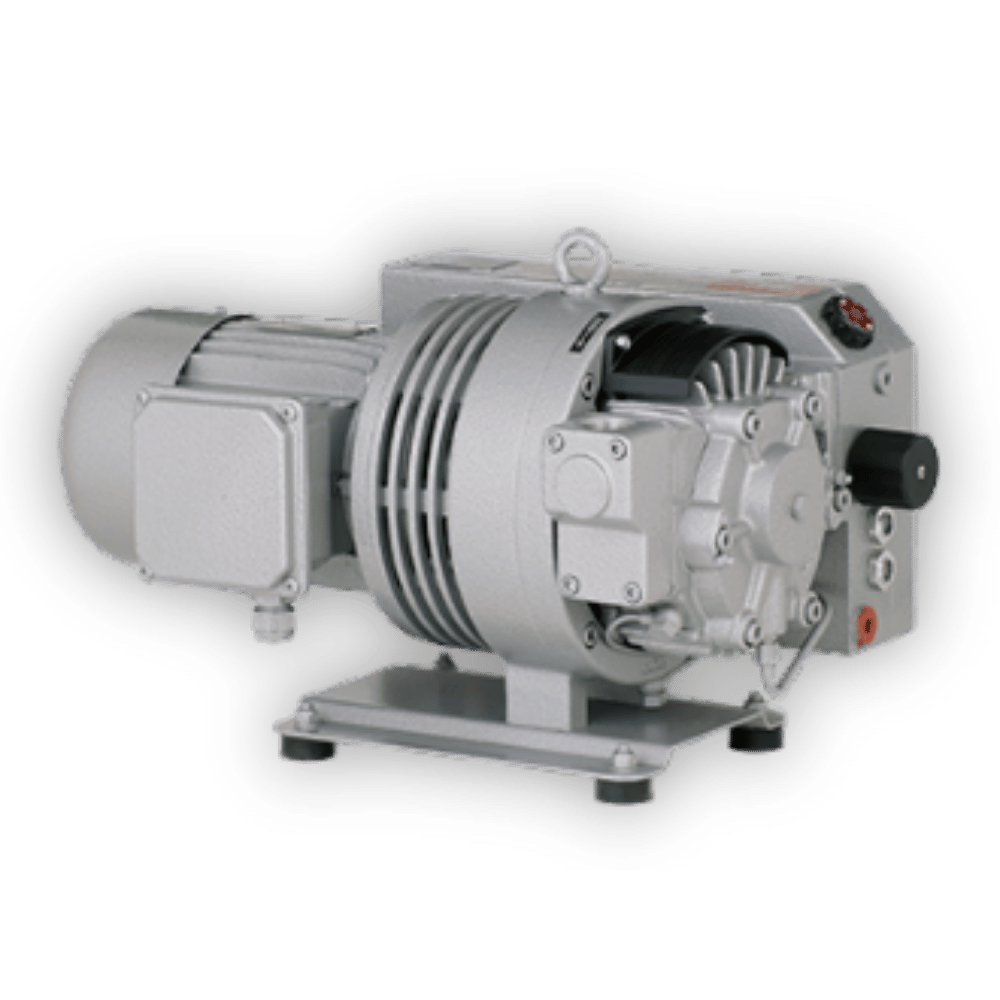

VCA/VCE 25
Wydajność : 25-30 m³/h
Ciśnienie końcowe próżni : 0,5-10 mbar (abs.)
Wytrzymałe
Seria wysokowydajna
Wydajność 40–360 m³/h

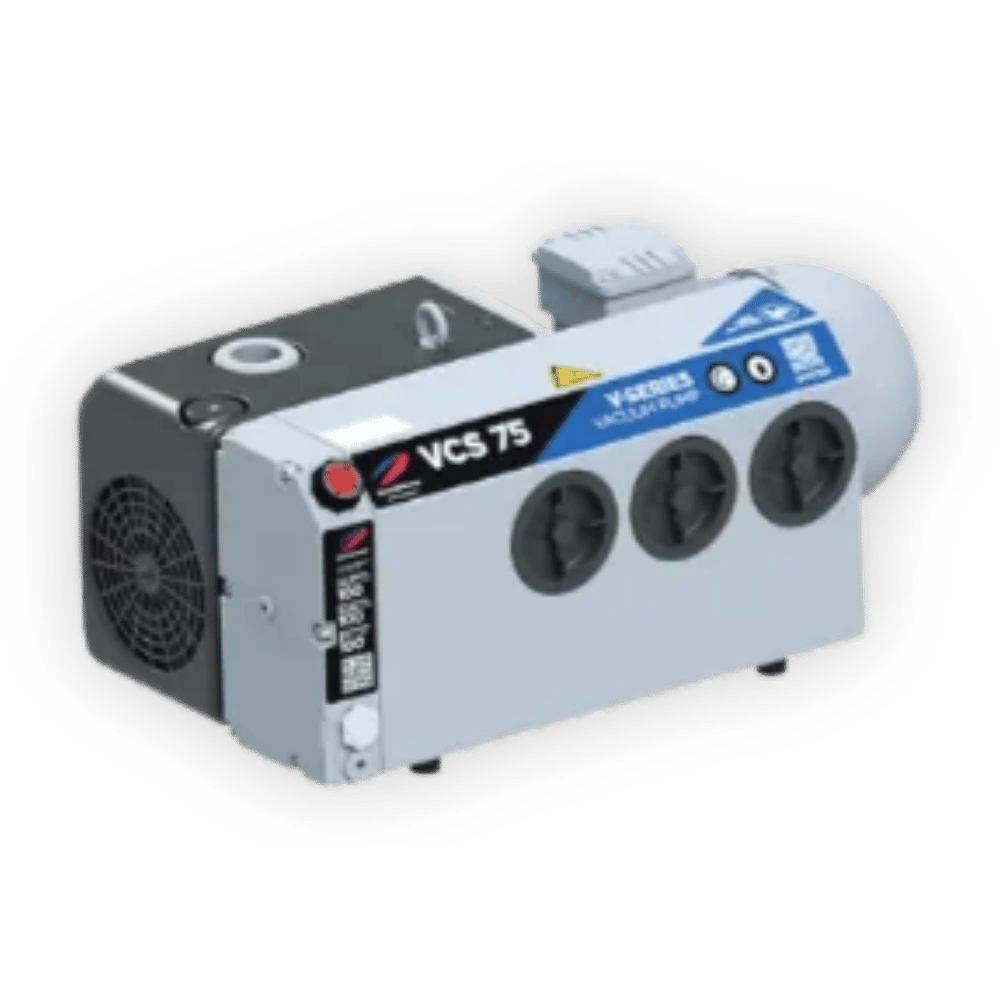

VCS/VCX 40/50/75
Wydajność : 40-75 m³/h
Ciśnienie końcowe próżni : 0,1 mbar (abs.)
Nowa seria

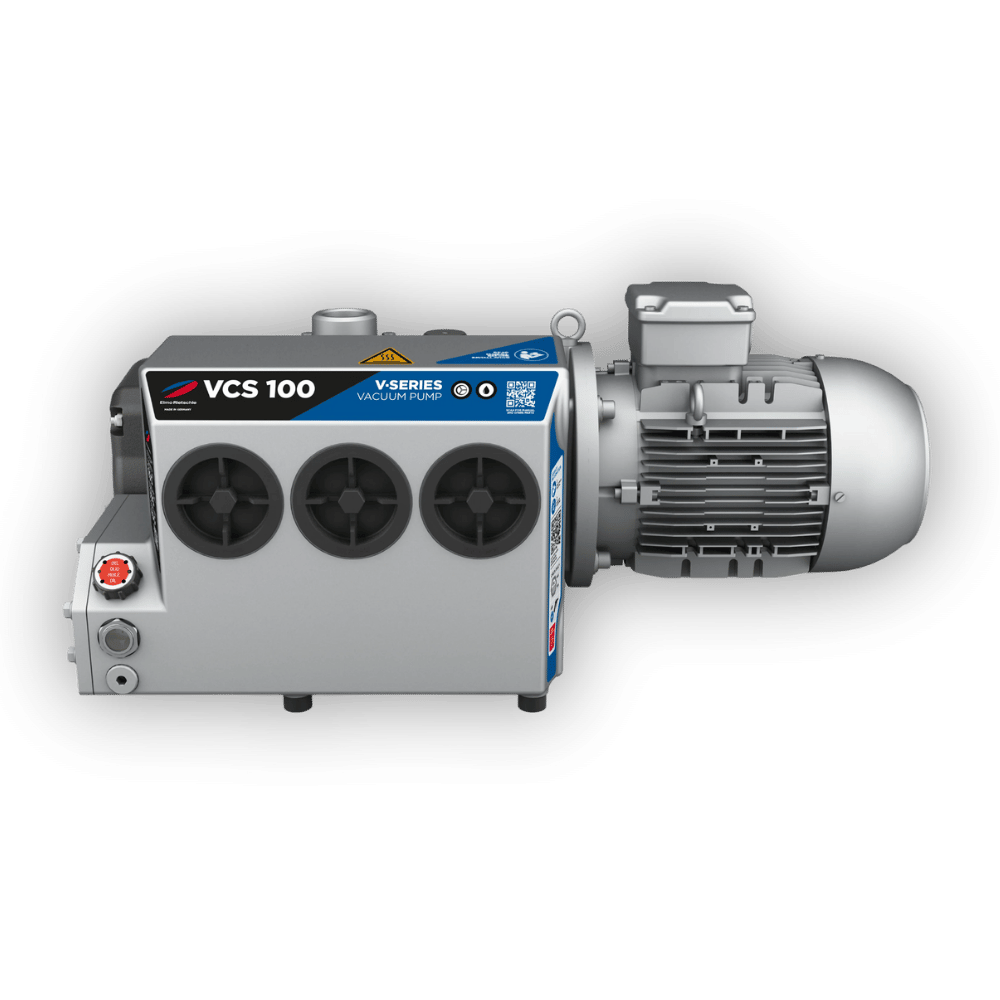

VCS/VCX 100/150
Wydajność : 100-150 m³/h
Ciśnienie końcowe próżni : 0,1 mbar (abs.)
Nowa seria

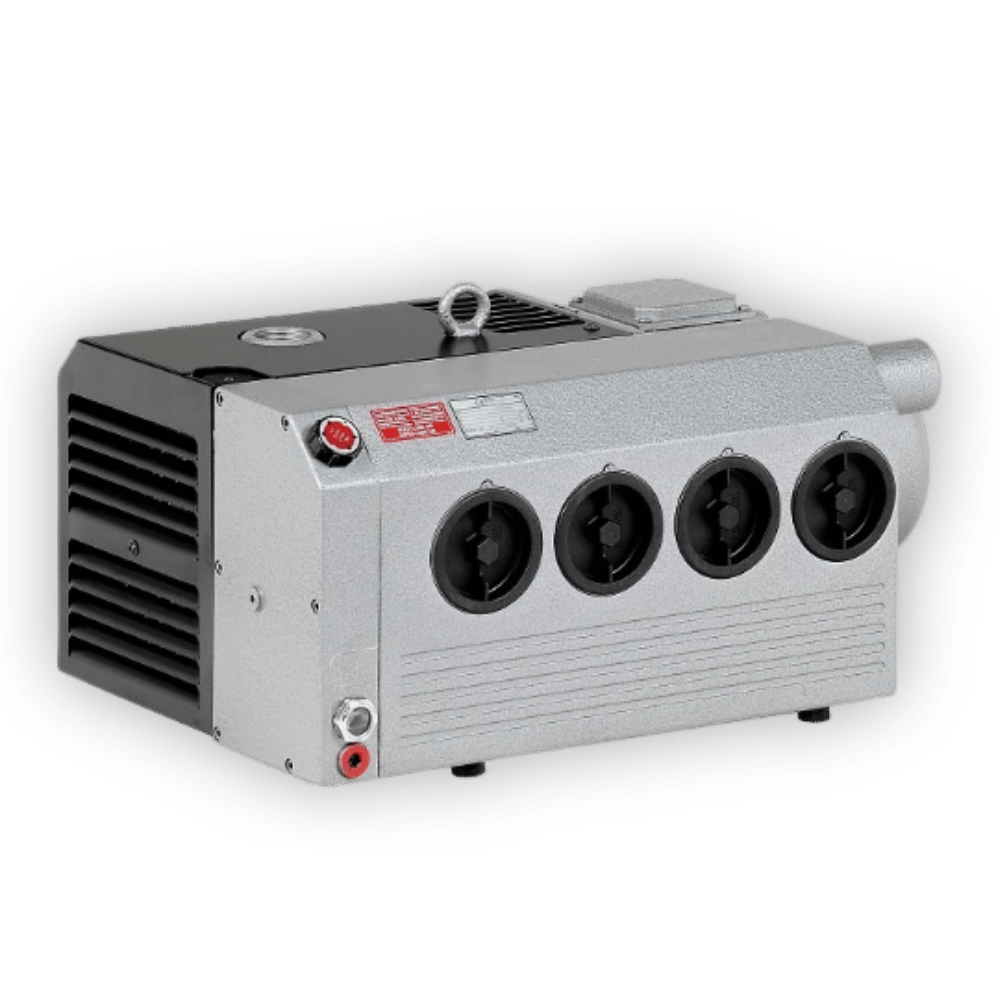

VCS/VCX 200/300
Wydajność : 200-360 m³/h
Ciśnienie końcowe próżni : 0,5 mbar (abs.)
Nowa seria
Seria przemysłowa
Volume 400-1535 m³/h

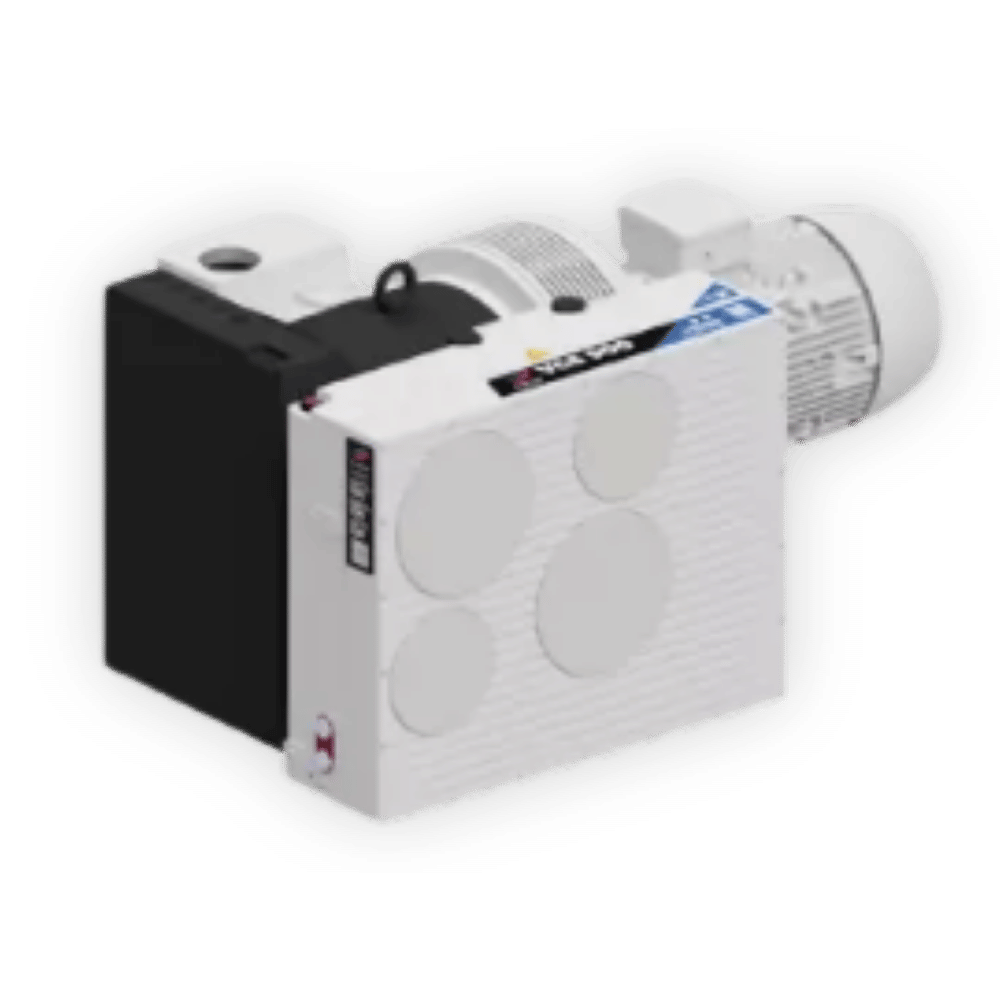

VCS 400/500/700/900
Wydajność : 400-900 m³/h
Ciśnienie końcowe próżni : 0,1 mbar (abs.)
Filtry powietrza w zestawie
VCS 1100/1300
Wydajność : 1100-1535 m³/h
Ciśnienie końcowe próżni : 0,1 mbar (abs.)
Filtry powietrza w zestawie
Zastosowania przemysłowe pomp łopatkowych – Seria V
Dostosowane do szerokiej gamy sektorów i zastosowań przemysłowych, aby zapewnić ciągłą wydajność.
Branża obróbki drewna
Systemy odciągu pyłu
Systemy utrzymania próżni
Przemysł spożywczy
Maszyny do butelkowania i napełniania
Maszyny do pakowania próżniowego
Maszyny do cięcia
Zastosowania przemysłowe
Systemy utrzymania próżni
Systemy suszenia
Piece przemysłowe
Branża pakowania
Centralne systemy próżniowe
Maszyny pakujące
Transport pneumatyczny
Transport materiałów
Systemy transportu i manipulacji
Inżynieria środowiska
Systemy odciągu pyłów
Wentylacja
Suszenie
- dostawa w ciągu 24/48 godzin
- duże zapasy
- najlepsze wynegocjowane ceny
- zespół, który będzie Ci towarzyszył
Adres e-mail
sprzedaz@cenov-dystrybucja.pl
Siedziba firmy
ul. Żmujdzka 3, 31-426 Kraków
Zasoby techniczne
Poznaj działanie i konserwację naszych pomp próżniowych.
Konserwacja
Kompletny przewodnik dotyczący konserwacji zapobiegawczej w celu optymalizacji trwałości Twojego sprzętu.
Działanie
Zrozumienie zasady działania rotacyjnych pomp próżniowych z łopatkami.
Zasada działania pomp łopatkowych
Jak działa sucha pompa łopatkowa?
Podstawowa zasada
Zwiększenie ciśnienia poprzez zmniejszenie objętości – to zasada, na której opiera się działanie rotacyjnych pomp łopatkowych. Ta konstrukcja zapewnia doskonałe osiągi w zakresie ciśnienia, próżni lub ich kombinacji.
Działanie

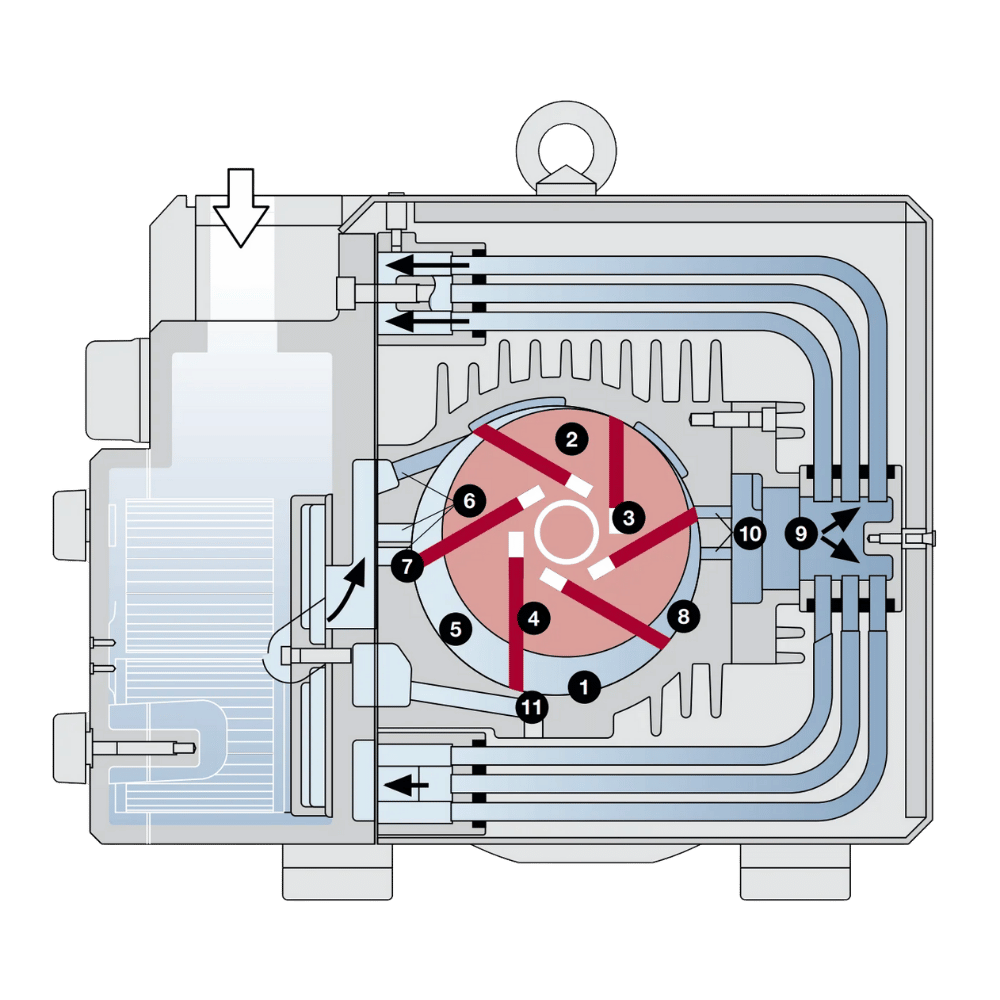

W cylindrycznej obudowie (1) umieszczony jest rotor (2) ekscentrycznie, tak aby prawie dotykał cylindra. Łopatki (4) znajdują się w szczelinach rotora (3). Gdy rotor zaczyna się obracać, pod wpływem siły odśrodkowej łopatki są wypychane i przesuwają się wzdłuż wewnętrznej powierzchni cylindra.
W ten sposób tworzy się komora (5) pomiędzy dwiema łopatkami, której objętość zmienia się nieustannie podczas obrotu. Powietrze wpływa przez port ssący (6) do komory, aż tylna łopatka osiągnie koniec portu ssącego (7). W tym momencie komora (5) osiąga maksymalną objętość powietrza.
Gdy komora oddala się od portu ssącego, jej objętość staje się coraz mniejsza, powietrze jest sprężane, a ciśnienie wzrasta. Proces ten trwa, aż ciśnienie w komorze (8) przewyższy ciśnienie w komorze tłocznej (9) i sprężone powietrze opuszcza komorę przez port tłoczny (10).
Zastosowania ciśnieniowo-próżniowe
W pompach ciśnieniowo-próżniowych dolna część portu ssącego (6) dla próżni jest przesunięta do przodu. Komora może teraz być napełniana przez drugie wlot (11). Aby nie zakłócać pracy próżni, drugi port ssący umieszczony jest w odległości około jednego segmentu komory od głównego portu ssącego.
Jak działa pompa łopatkowa smarowana olejem?
Podstawowa zasada
Augmentation de pression par réduction de volume – c’est le principe qui régit le fonctionnement des pompes à palettes rotatives. Cette conceptioPompa łopatkowa smarowana olejem jest pompą objętościową o dodatnim przemieszczeniu, w której rotor ekscentryczny wprawia w ruch łopatki poruszające się w szczelinach radialnych. Ciecz jest zasysana do komory wlotowej i tłoczona pod ciśnieniem do komory wylotowej dzięki ruchowi łopatek. Wewnętrzne smarowanie przez pompowany płyn zapewnia szczelność i zmniejsza zużycie elementów.n offre d’excellentes performances pour la pression, le vide ou une combinaison des deux.
Działanie
Podczas pracy rotor, przesunięty względem korpusu pompy, wprawia w ruch łopatki, które pod wpływem sprężyn lub siły odśrodkowej pozostają w kontakcie z wewnętrzną ścianką. Na wlocie objętość utworzona między dwiema łopatkami zwiększa się, wytwarzając podciśnienie, które zasysa ciecz. Następnie objętość stopniowo zmniejsza się na wylocie, sprężając ciecz i generując stały przepływ. Smarowanie przez pompowany płyn zapewnia smarowanie powierzchni rotor–łopatka oraz chłodzenie, a także poprawia szczelność między komorami wysokiego i niskiego ciśnienia, gwarantując niezawodną i trwałą pracę nawet przy wysokich prędkościach lub umiarkowanym ciśnieniu.
